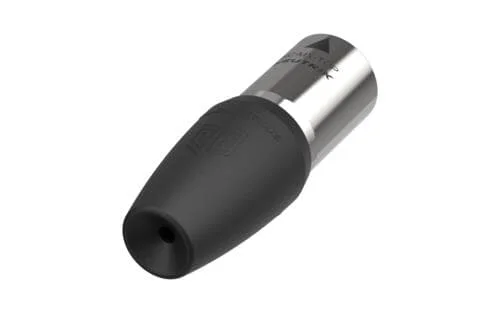

Neutrik NC5MX1-TOP-14 5-poliger Kabelstecker, XLR – IP65 – männlich 8 – 10 mm

Beschreibung

Neutrik NC5MX1-TOP-14 5-poliger Kabelstecker, XLR – IP65 – männlich 8 – 10 mm

5 poliger Kabelstecker für 8 mm – 10 mm Kabeldurchmesser, TRUE OUTDOOR PROTECTION (TOP), vergoldete Kontakte.
Geschützt nach IP65 für Aussenanwendungen in gestecktem zustand mit entsprechendem Gegenstecker/Buchse der XLT-TOP Serie.

Features:

• Speziell abgedichteter XLR für hohe Beanspruchung in rauer Umgebung mit hohen Anforderungen
• Außenschutz gemäß IP65
• Schlagfestes UV-beständiges Material
• TOP-Approved unter Berücksichtigung von UL50E

Technische Eigenschaften:

Produkte


• Titel: NC5MX1-TOP-14
• Art der Verbindung: XLR
• Art: Stecker

Elektrisch


• Kapazität zwischen den Kontakten: ≤ 4 pF
• Durchgangswiderstand: ≤ 3 mΩ
• Durchschlagsfestigkeit: 1,5 kVdc
• Isolationswiderstand: > 10 GΩ (anfänglich)
• Nennstrom pro Kontakt: 7.5 A
• Nennspannung: < 50 V

Mechanische Daten


• Kabel-Außendurchmesser: 8,0 – 10,0 mm
• Einsteckkraft: ≤ 20 N
• Auszugskraft: ≤ 20 N
• Lebensdauer: > 1000 Steckzyklen
• Drahtgröße: max. 1,0 mm²
• Leitungsquerschnitt: max. 18 AWG
• Verdrahtung: Lötkontakte
• Verriegelungsvorrichtung: Verriegelung

Werkstoff


• Buchse: UV-beständiges Gummi
• Beschichtung der Kontakte: Gold (Au) über Nickel (Ni)
• Kontakte: Messing (CuZn39Pb3)
• Einsatz: Polyamid (PA 66)
• Verriegelungselement: Rostfreier Stahl
• Gehäuse: Rostfreier Stahl
• Zugentlastung: Polyacetal

Umwelt


• Zulassungen: UL
• Entflammbarkeit: UL 94 V-0
• Einhaltung der Normen: IEC 61076-2-103
• Schutzklasse: IP65, UL50E-Gehäuse Typ 4 (gesteckt)
• Lötbarkeit: Entspricht IEC 68-2-20
• Temperaturbereich: -30 °C bis +80 °C
