Neutrik NC3MXX-EMC 3-poliger EMC-XLR Kabelstecker

Beschreibung

Neutrik NC3MXX-EMC
3-poliger EMC-XLR Kabelstecker

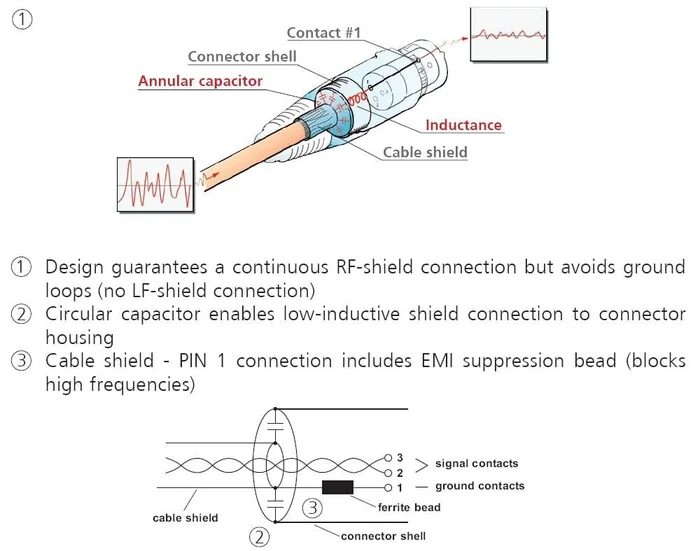

Die EMC-XLR Serie ist eine speziell konstruierte Version der XX Serie, die einen erhöhten Schutz gegen hochfrequente Störungen (Funk, Mobiltelefon,…) für kritische Applikationen, beispielsweise bei Live Auftritten oder Aufnahmen, gewährleistet. Die Konstruktion garantiert eine vollständige HF-Schirmung vom Kabel zum Steckergehäuse mittels eines 360° Schirmkontakts. Der Kondensator wirkt als-Hochpass Filter mit einer Grenzfrequenz im Bereich von 10 MHz.
Eine Ferritperle mit 24 Ohm bei 1 MHz zwischen Pin 1 und dem Kabelschirm sorgt für eine Unterdrückung von Elektromagnetischen Interferenzen.

Features:

• 3 poliger male und female XLR Kabelstecker mit integrierter kapazitiver Schirm-Gehäuse-Verbindung
• Niederinduktive Verbindung von Kabelschirm zum Gehäuse über grossflächige, kreisförmige Kapazität
• Unterdrückung von EMI durch Ferritperle zwischen Pin 1 und Kabelschirm
• Keine Ground Loops, da keine Verbindung zwischen Niederfrequenzschirm und Erdung besteht
• Robustes, langlebiges Zink Druckguss Gehäuse
• Spannzangen Kabelzugentlastung für einen sicheren Halt bei jedem Kabel
• Knickschutz mit Gummiabschluss schützt das Kabel am Steckerende

Technische Daten:

• Titel: NC3MXX-EMC
• Verbindungstyp: XLR
• Geschlecht: male

Elektrisch:


• Kapazität zwischen Kontakten: ≤ 4 pF
• Durchgangswiderstand: ≤ 3 mΩ
• Durchschlagsfestigkeit: 1,5 kVdc
• Isolationswiderstand: > 10 GΩ (initial)
• Nennstrom pro Kontakt: 5 A
• Nennspannung: < 50 V

Mechanische Daten:


• Kabeldurchmesser: 3.5 – 8.0 mm
• Einsteckkraft: ≤ 20 N
• Einsteckkraft: ≤ 20 N
• Lebensdauer: > 1000 mating cycles
• Leiterquerschnitt: max. 0.75 AWG
• Leiterquerschnitt: max. 20 AWG
• Anschlussart: Solder contacts
• Verriegelung: Latch lock

Material:


• Knickschutz: Polyurethan
• Kontaktbeschichtung: 0.2 µm Au hard alloy over 2 µm Ni
• Kontakte: Brass (CuZn39Pb3)
• Einsatz: Polyamide (PA 6.6 30 % GR)
• Verriegelungselement: Zinc diecast (ZnAl4Cu1)
• Gehäuse: Zinc diecast (ZnAl4Cu1)
• Gehäusebeschichtung: Nickel
• Zugentlastung: Polyacetal (POM)

Umwelt:


• Entflammbarkeit: UL 94 HB
• Normenkompatibilität: IEC 61076-2-103
• Schutzklasse: IP 40
• Lötbarkeit: Complies with IEC 68-2-20
• Temperaturbereich: -30 °C to +80 °C
