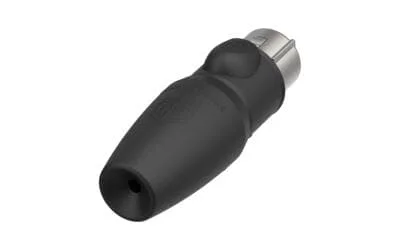

Neutrik NC3FX1-TOP – 3-polige XLR Kabelbuchse IP65

Beschreibung

Neutrik NC3FX1-TOP – 3-polige XLR Kabelbuchse IP65

3-polige Kabelbuchse, TRUE OUTDOOR PROTECTION (TOP), goldene Kontakte
Bei der X-TOP-Serie handelt es sich um einen „Heavy-Duty“-XLR-Kabelsteckverbinder für den Außenbereich. Schutz für den Außenbereich durch Verbindung mit dem zugehörigen Kabel-/Gehäusestecker der XLR TOP-Reihe (IP65).
Goldkontakte sind Standard.

Features:

• Robuste, abgedichtete XLR-Steckverbinder für raue und anspruchsvolle Umgebungen
• Außenschutz nach IP65
• Verwendet hochschlagfeste, UV-beständige Materialien
• TOP – Echter Outdoor-Schutz unter Berücksichtigung von UL50E

Technische Eigenschaften:

Produkt


• Titel: NC3FX1-TOP
• Verbindungsart: XLR
• Geschlecht: Weiblich

Elektrisch


• Kapazität zwischen den Kontakten: ≤ 4 pF
• Kontaktwiderstand: ≤ 3 mΩ
• Durchschlagsfestigkeit: 1,5 kVDC
• Isolationswiderstand: > 10 GΩ (initial)
• Nennstrom pro Kontakt: 16 A
• Nennspannung: < 50 V

Mechanisch


• Kabel-Außendurchmesser: 5,0 – 8,0 mm
• Einsteckkraft: ≤ 20 N
• Rückzugskraft: ≤ 20 N
• Lebensdauer: > 5000 Steckzyklen
• Drahtgröße (mm²): max. 1,5 mm²
• Drahtgröße (AWG): max. 16 AWG
• Verdrahtung: Lötkontakte
• Zuhaltung: Fallenschloss

Material


• Buchse: UV-beständiger Gummi
• Kontaktbeschichtung: Gold (Au) über Nickel (Ni)
• Kontakte: Bronze (CuSn8)
• Einfügen: Polyamid (PA66)
• Verriegelungselement: St3K32 (Verriegelung) / Ck 67 (Feder)
• Muschel: Zinkdruckguss (ZnAI4Cu1)
• Schalen-Beschichtung: Nickel
• Zugentlastung: Polyacetal
• Dichtungsmantel: UV-beständiger Gummi

Umwelt


• Entflammbarkeit nach UL94: V0 (einfügen)
• Einhaltung von Standards: IEC 61076-2-103
• Schutzart nach OEC 60529: IP 65 (gesteckt)
• Standard der Lötbarkeit: IEC 60068-2-20
• Temperaturbereich: -30 °C bis +80 °C
• Verschmutzungsgrad gemäß IEC 60664-1: II
