Beschreibung

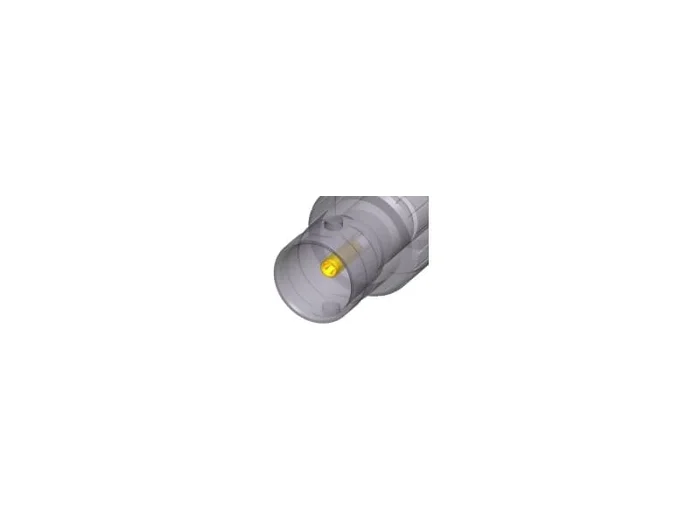

BNC Einbaubuchse im schwarz-verchromten D-Gehäuse, Durchführung, isoliert
Neutriks 75 Ω BNC Einbaubuchsen bieten ausgezeichnete Rückflussdämpfungswerte und sind daher bestens für serielle und digitale (HD) Videosignale geeignet. Der gefräste Messingkörper gewährleistet eine über lange Zeit extrem robuste, nicht abnützende Verbindung und ist zusätzlich durch die Versenkung im D-Format Gehäuse (Audioindustrie Standard) geschützt.
- Exakte 75 Ω Impedanz – ideal für HD Signale (geringste Rückflussdämpfung)
- Isolierte Panel Montage (verhindert mögliche Erdungsprobleme und Einflüsse durch andere Verbindungen, die über dasselbe Panel geleitet werden)
- Im Standard D-Format Gehäuse versenkt – optimal vor Beschädigung geschützt
- Farbliche Kennzeichnung möglich
- Geschlossenes Kontaktdesign – extrem robust
- Vergoldeter Käfigkontakt – beste Schirmung und niedrigster Durchgangswiderstand
Technische Daten:
- Produkt
- Titel: NBB75DFIB
- Verbindungstyp: BNC 75 Ω
- Geschlecht: female
- Elektrische Daten
- Signal Type: HD, SDI, Video, AES/EBU, Composit, YUV, RGB, RGBH, RGBHV
- Durchgangswiderstand: ≤ 3 mΩ (inner) (inner)
- Durchgangswiderstand: ≤ 2 mΩ (outer)
- Durchschlagsfestigkeit: 1,5 kVdc
- Impedanz: 75 Ω
- Isolationswiderstand: > 5 GΩ
- Nennspannung: <50 V
- VSWR
- ≤1.03/>37 dB up to 1 GHz
- ≤1.05/>32 dB up to 2 GHz
- ≤1.08/>28 dB up to 3 Ghz
- Mechanische Daten
- Einsteckkraft: < 25 N
- Lebensdauer: > 1000 mating cycles
- Verriegelung: Bayonett
- Einbaurichtung: front
- Gehäuseform: D
- Material
- Kontakte: Brass (CuZn39Pb3), 0.2 µm AuCo (Center contact)
- Einsatz: PTFE
- Gehäuse: Polyacetal (POM) (Insulation Sheell)
- Gehäusebeschichtung: Optalloy®
- D-Shape housing: Zinc diecast (ZnAl4Cu1) gal black chrome plating
- Umwelt
- Normenkompatibilität: IEC 6016908, MIL 348A
- Temperaturbereich: -30 °C to +85 °C
