Kramer EXT3-UE-R – USB 2.0- und Ethernet-PoC-Empfänger

Beschreibung

Kramer EXT3-UE-R – USB 2.0- und Ethernet-PoC-Empfänger

EXT3-UE-R ist ein umfassender 2-Wege-Stromversorgungsempfänger für USB 2.0 über Twisted-Pair CAT-Kabel mit verlängerter Reichweite. Der Empfänger wandelt das übertragene CAT-Signal in USB 2.0, Ethernet, RS-232 und Audiosignale um.

• Umfassende USB-Erweiterung – Plug&Play-USB-over-CAT-Empfänger für die Verbindung eines entfernten USB-Hosts mit den lokal angeschlossenen USB-Peripheriegeräten, wobei entweder Interrupt-, Bulk- oder isochrone USB-2.0-Standarddatenübertragung verwendet wird.
• Einfache USB-Peripheriesteuerung – IP-gesteuerte oder serielle Fernsteuerung über die CAT-erweiterten Steuersignale der angeschlossenen USB-Peripheriegeräte, wie z.B. PTZ-Kameras und Soundbars, durch ein entferntes LAN-verbundenes Steuersystem (z.B. Kramer Control).
• Flexible USB-Konnektivität – Eine Vielzahl von USB-Peripherie- und Dual-Role-Geräten kann angeschlossen werden, darunter Kameras, Touchscreens, Smartboards, Festplatten, Game-Controller, Audiogeräte, Drucker, Scanner oder HID-Geräte (Human Interface Devices) wie Maus oder Tastatur.
• Laden von USB-Peripheriegeräten – Schnelles USB-Laden von angeschlossenen USB-Peripheriegeräten, wenn der Empfänger über ein Netzteil mit Strom versorgt wird, und Standard-USB-Laden, wenn der Empfänger vom Sender über CAT mit Strom versorgt wird.
• Bidirektionale Ethernet-Erweiterung – LAN-Schnittstellendaten fließen in beide Richtungen und ermöglichen so die Übertragung von Netzwerkdaten und die Steuerung angeschlossener Geräte.
• Bidirektionale RS-232-Erweiterung – Die Daten der seriellen Schnittstelle fließen in beide Richtungen und ermöglichen so die Datenübertragung und Gerätesteuerung.
• Audioerweiterung – Das übertragene analoge Audioleitungssignal von der entfernten Audioquelle wird mit dem lokal angeschlossenen Audiowiedergabegerät verbunden.
• Umfassendes und kosteneffizientes Management – Lokale Anzeige-LEDs auf dem Bedienfeld ermöglichen eine einfache lokale Wartung und Fehlersuche. Die Fernverwaltung der angeschlossenen auslösbaren E/A-Geräte (z. B. Sensoren) über benutzerfreundliche eingebettete Webseiten und das optionale Management-System für den gesamten Standort gewährleisten einen dauerhaften und praxiserprobten Einsatz.
• Einfache Installation – Ein einziges verdrilltes Kabel für die Signal- und Leistungsverdrahtung. Kompaktes lüfterloses TOOLS®-Gehäuse für die Montage auf der Rückseite des Geräts oder für die Montage von 3 Einheiten nebeneinander in einem 1U-Rack mit dem empfohlenen Rack-Adapter.

Typische Anwendungen

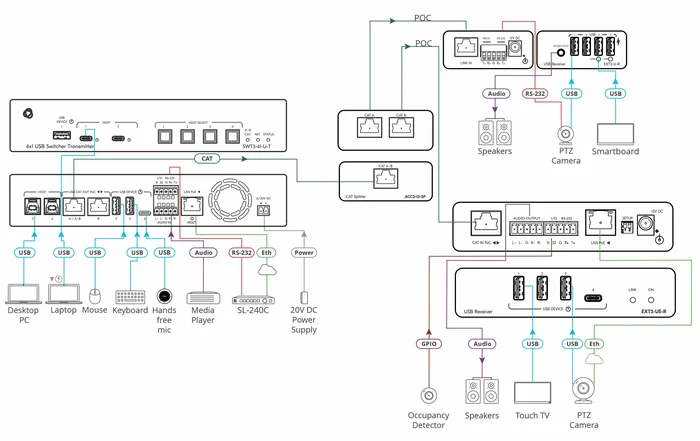

• Erweiterung von Raumkamera und Soundbar in Konferenz- und Besprechungsräumen
• Aufrüstung von AV-Besprechungsräumen zu hybriden Besprechungsräumen
• Hochwertige USB 2.0-Erweiterung in Bildungs-, Unternehmens-, Produktions- und medizinischen Anwendungen

Features:

• 4-Port-USB-Fernbedienungen
• Ethernet- und Audio-Verlängerung
• Bis zu 100 m CAT-Verlängerungsreichweite
• Zwei-Wege-PoC-Stromversorgung

Technische Eigenschaften:

Eingang


• 1 CAT: An einer RJ-45-Buchse für Nebenstellenleitung

Ausgang


• 1 Stereo Analog Balanced Audio: An einer 5-poligen Klemmleiste für die Audioerweiterung

Datenanschlüsse


• 3 USB 2.0 Geräte: An USB-A-Buchsen
• 1 USB 2.0-Gerät: An einer USB-C-Buchse
• 1 PoE-akzeptierendes Ethernet: An einer RJ-45-Buchse für LAN-Verbindung und Erweiterung über CAT-Link
• 1 RS-232: An einer 3-poligen Klemmleiste
• 2 GPIO: Auf einer 2-poligen Klemmenleiste

Energiebedarf


• Aufladen von USB-Geräten:
• Max. Gesamtstrom: [Gerät versorgt über HDBT PoC]: 0.5A
• Netzadapter:
• Quelle: 12V DC/2A (nicht enthalten)
• Stromverbrauch: 1.1A
• Max. Leistung: 12W
• PoE:
• Verbrauch: 0.15A
• Max. Leistung: 3W
• Aufladen von USB-Geräten:
• Max. Gesamtstrom: [Gerät über Netzteil oder LAN PoE versorgt]: 2A
• USB-Gerät aufladen:
• Max. Gesamtstrom: [Gerät versorgt über HDBT PoC]: 0.5A

Verlängerungsleitung


• Reichweite: Bis zu 100m (330ft)
• Reichweite: Hinweis: Bei Verwendung von Kramer-Kabeln

Erweiterte USB


• Datenrate: Bis zu 480Mbps
• Integrierte USB-Hubs: 1
• Übertragene Datenbandbreite: Bis zu 300Mbps
• Einhaltung von Standards: USB 2.0 und 1.1
• Erweitertes Ethernet: Datenrate: Bis zu 100Mbps
• Erweitertes RS-232: Baudrate: 9600

Gehäuse


• Größe: Werkzeuge
• Material: Aluminium
• Kühlung: Konvektionsbelüftung
• Produktabmessung: 12,00cm x 7,15cm x 2,44cm (4,72„ x 2,81“ x 0,96“ ) B, T, H
• Produktgewicht: 0.2kg (0.5lbs) ungefähr.
• Versandabmessung: 49,00cm x 18,60cm x 58,80cm (19,29„ x 7,32“ x 23,15“ ) B, T, H
• Versandgewicht: 1.0kg (2.1lbs) ca.
