Beschreibung
8 Relais Modul für APM Paging Konsolen
- 8 Schalt-Relais
- NO- (Schließer) und NC- (Öffner) Kontakte
- Gehäuse für DIN-Schienenmontage geeignet
- RS-485-Kommunikationsbus
- RJ45-Eingang/Ausgang (Linkthrough)
- Manuelle (kontaktgesteuerte) Relais-Aktivierung
- Status-LEDs
- Umschaltung von Audio-, Lautsprecher- und ELV-Signalen
- Ein- und Ausgänge: Schraubklemmen

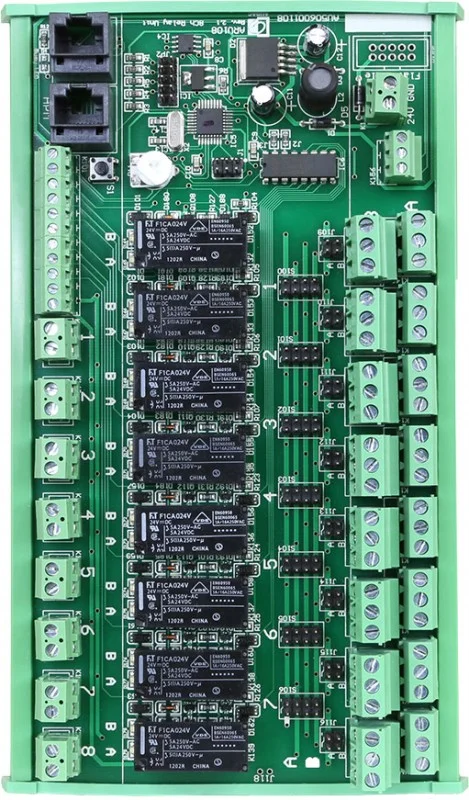

ARU108MK2 ist eine „intelligente“ Relais-Einheit mit acht doppelpoligen Relais mit NO- („normal open“) und NC- („normal closed“) Kontakten. Die Steuerung kann sowohl über digitale (RS-485) als auch über analoge (Kontakt-) Eingangssignale erfolgen. Die Relais-Einheit ARU108MK2 eignet sich dank ihrer Flexibilität für die unterschiedlichsten Anwendungen und erweitert Ihre Audio- & Videoumgebung oder beliebige andere Einsatzbereiche um vielfältige, „intelligente“ Funktionen.
Die Eingänge sind für verschiedenste Signale ausgelegt, darunter Line-Audio- und Lautsprechersignale sowie dezentrale Niedervolt-Systeme (ELA) mit maximal 100 V. Die Eingangssignale werden über 3-Pol-Schraubklemmen an die Eingänge A und B überführt, wobei A als Schließer-Kontakt (NO: im normalen Betriebszustand geöffnet) und B als Öffner-Kontakt (NC: im normalen Betriebszustand geschlossen) ausgeführt ist. Die gesteuerten Ausgangssignale liegen an den 2-Pol-Ausgängen an. Die doppelpolige Ausführung ermöglicht auch die Schaltung von symmetrischen/differentiellen Signalen.
Die digitale Kommunikation mit der Relais-Einheit erfolgt über das RS-485-Datenprotokoll, was den Einsatz der ARU108MK2 mit APM1xx-Paging-Mikrofonen in bestehenden Audiosystemen ermöglicht, wenn zwischen Hintergrundmusik und Sprachdurchsagen (Priority-Funktion) umgeschaltet werden soll. Bei Kombination mit digitalen Audio-Matrix-Systemen, z.B. aus der R2-, M2- oder MTX-Serie, stehen weitere Funktionen wie die Steuerung von Monitoren, Projektionswänden, Licht und vielem mehr zur Verfügung.
Die Relais-Einheit ist für die Montage auf einer DIN-Schiene geeignet, so dass sie in einem Rack oder Schaltschrank zusammen mit anderen elektrischen Geräten und Steuerungsmodulen untergebracht werden kann.
Spezifikationen:
| Produktart | Audio-Übertrager |
| Anzahl Eingänge | RJ45, RS485 |
| Anzahl Ausgänge | Cinch (2 x), Mikrofon (XLR), RJ45, RS485 |
| Kommunikationsprotokoll | RS485 |
| Leistungsaufnahme | 1,2 W |
| Gewicht | 0,58 kg |
